En las industrias de fabricación y logística altamente automatizadas de hoy, la eficiencia de una línea de producción depende en gran medida de la confiabilidad de su sistema transportador. En el corazón de ese sistema están losComponentes del transportador— las poleas, guías, cojinetes y piezas estructurales que garantizan un movimiento de material suave, consistente y seguro. Ya sea en minería, almacenamiento, procesamiento de alimentos o plantas de manipulación a granel, estos componentes definen la eficiencia con la que los materiales fluyen de un proceso a otro. Una sola falla en una polea o rueda guía puede causar horas de inactividad, lo que genera pérdidas de producción significativas y reparaciones costosas.
Por qué son importantes los componentes del transportador: preguntas clave
¿Qué son los componentes de polea y rueda guía en los sistemas transportadores?
Cómo elegir los componentes del transportador: especificaciones y mejores prácticas
Marca QMH y próximos pasos: contáctenos
Los sistemas de transporte impulsan el movimiento de materiales en fábricas, minas, logística y molinos. La elección de los componentes adecuados garantiza el tiempo de actividad, la rentabilidad y una vida útil más larga.
Las piezas mal seleccionadas o de baja calidad provocan tiempos de inactividad no planificados, desalineación de la correa, desgaste excesivo y costes de mantenimiento.
A medida que la automatización industrial y la logística exigen un rendimiento más estricto, la optimización a nivel de componentes (poleas, poleas guías, rodillos) se convierte en una ventaja competitiva.
Para reemplazar componentes defectuosos, actualizar la capacidad o adaptar transportadores a nuevas cargas o entornos.
Para encontrar hojas de especificaciones, compatibilidad, estándares (por ejemplo, CEMA) y precios.
Comparar proveedores, calidad, garantías y plazos de entrega.
Debe presentar valor educativo: explicaciones más profundas, datos comparativos y casos de uso más allá de las exageraciones del marketing.
Demuestre que comprende los problemas típicos (“cómo reducir el desgaste de la correa”, “cómo calcular el espacio entre las ruedas guía”).
Utilice preguntas frecuentes, tablas y especificaciones realistas. Eso genera confianza y fomenta la conversión.
Con ese marco estratégico, pasamos ahora al contenido central: cuáles son exactamente estos componentes y cómo elegirlos.
En un sistema de cinta transportadora, los componentes del transportador a menudo se refieren a poleas, ruedas guías (rodillos), soportes, cojinetes y accesorios. A continuación nos centramos en los dos subtipos fundamentales: Polea y Rueda loca.
A poleaes el tambor giratorio alrededor del cual se enrolla la cinta transportadora. Desempeña varias funciones dependiendo de la ubicación (polea motriz, polea de cola, polea curvada/aceleradora, polea tensora).

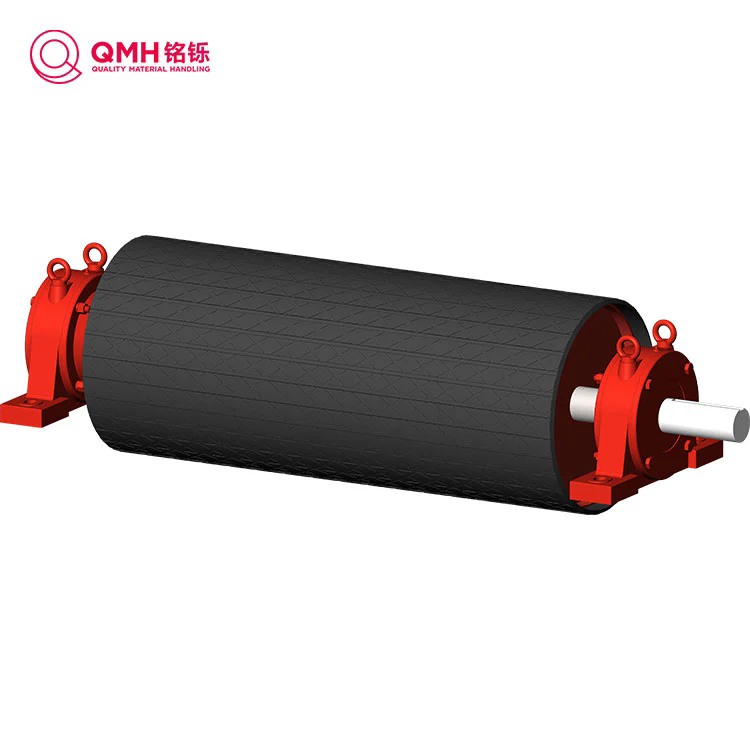

Polea motriz (cabezal): impulsada por un motor, transmite torque para mover la correa.
Polea de cola/retorno: redirige la correa de regreso al extremo de transmisión.
Polea Snub/Doblada: aumenta el ángulo de envoltura alrededor de la polea motriz para mejorar la tracción.
Polea tensora: ajusta la tensión, eliminando la holgura del sistema de correas.
Poleas de dirección/curvatura: utilizadas en segmentos curvos o en ángulo.
| Nombre del parámetro | Descripción | Rango o notas comunes |
|---|---|---|
| Diámetro del núcleo | Diámetro interior del cilindro (excluido el revestimiento) | p.ej. 6″ a 24″+ dependiendo del ancho de la correa |
| Ancho de cara (largo de cara) | Ancho de la porción cilíndrica donde la correa hace contacto | Normalmente coincide con el ancho de la correa, más el margen |
| Grosor de la pared/borde | Grosor de la cáscara | Depende del diseño de tensión mecánica. |
| Discos finales/bridas | Los discos soldados a los extremos. | Actuar como interfaz entre el hub y el shell |
| Recubrimiento / Revestimiento | Caucho, cerámica, uretano, otros. | Mejora la fricción o la resistencia al desgaste. |
| Eje y rodamientos | Caja de cojinetes, orificio del eje, sellos | Debe adaptarse a la carga, la alineación y el entorno. |
| Clasificación de carga/par máximo | Carga radial máxima o par permitido | Basado en el diseño, factor de seguridad. |
| Velocidad (RPM) | Velocidad de rotación máxima | Depende de los límites de rodamiento y de la velocidad de la correa. |
Consideraciones de diseño de poleas
La polea debe coincidir adecuadamente con los requisitos de ancho, grosor y tensión de la correa.
Se puede agregar revestimiento/revestimiento para aumentar la tracción o resistir la abrasión.
La resistencia del disco final, la calidad de la soldadura y el diseño del cubo son fundamentales para la durabilidad.
La selección de rodamientos (sellados, blindados, mantenimiento) afecta la vida útil.
El equilibrio estático y dinámico reduce la vibración y prolonga la vida útil.
Unocioso(o rodillo de retorno/rodillo loco) es un componente cilíndrico no accionado que soporta la correa y la carga (o soporta el lado de retorno de la correa).
Rodillos guía: soportan la correa cargada en forma de canal (comúnmente juegos de 3 rodillos: lateral, central).

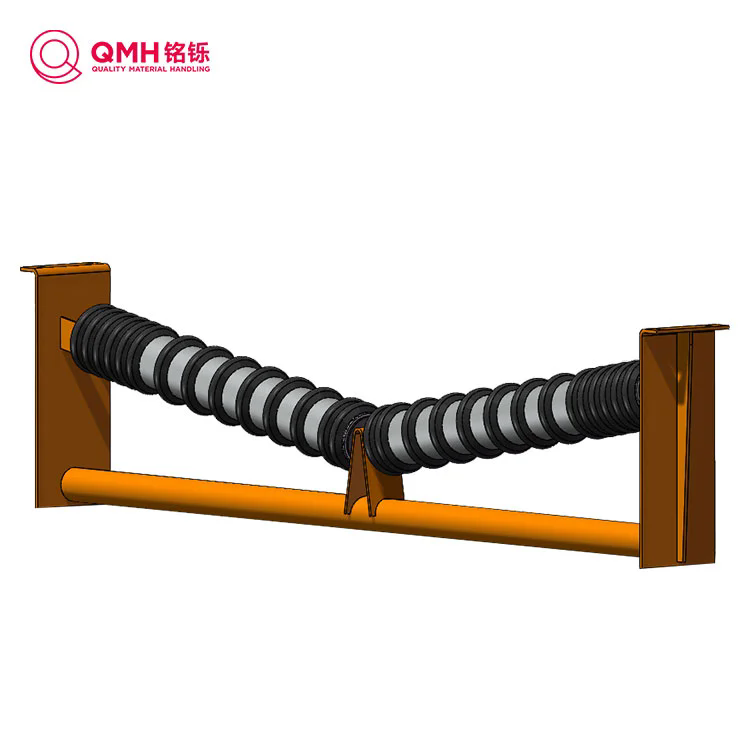

Ruedas guía de impacto: colocadas en los puntos de carga para absorber el impacto y proteger la correa.
Rodillos guía del lado de retorno/retorno: sostienen la correa en su recorrido de retorno, minimizando el hundimiento.
Ruedas guía autoalineantes/autocentrantes: ayudan a realinear las correas que se desvían.
Ruedas guía planas/de canal: para tramos de cinta plana o secciones de transición.
| Especificación | Descripción | Ejemplo / Valores típicos |
|---|---|---|
| Diámetro del rollo | El diámetro exterior de la carcasa del rodillo. | 3″, 4″, 5″, 6″, etc. para CEMA estándar |
| Longitud del rollo/Longitud de la carcasa | Longitud de la carcasa cilíndrica | Coincide con el ancho del cinturón/más voladizo |
| Tipo y tamaño de rodamiento | Bola de ranura profunda, rodillo cónico, sellado, etc. | Elegido en función de la carga y la velocidad. |
| Sello y lubricación | Sellado de por vida, laberinto, engrasable | Menor mantenimiento si está sellado |
| Clasificación de carga/capacidad de carga | Carga radial máxima por rodillo | Escalado por clase CEMA |
| Marco / Soporte | Soporte estructural para rodillos | Debe coincidir con la geometría del marco del transportador |
| Espaciado (paso de rodillos) | Distancia entre rodillos sucesivos | Parámetro de diseño para limitar el hundimiento |
Los estándares CEMA (Asociación de fabricantes de equipos transportadores) definen clases (B, C, D, E, F) que rigen las capacidades de carga, anchos de correas, espaciado, etc.
Por ejemplo, Precision Pulley & Idler C4-20TEI-48SB es una rueda guía con:
Tipo canal de igual impacto (TEI)
Rollo de 4 pulgadas de diámetro, 48 pulgadas de ancho de banda, clasificación CEMA C
Rodamientos de bolas sellados
Sellos laberínticos/de contacto
Longitud total: ~59,5 pulgadas
Las ruedas guía deben soportar cargas radiales y axiales, resistir la desalineación, minimizar la fricción y soportar el estrés ambiental (polvo, humedad, temperatura).
Este es el quid de la toma de decisiones de sus clientes. Proporcione una ruta estructurada de "cómo".
Características del material: densidad aparente, tamaño de los grumos, abrasividad, humedad, corrosividad.
Parámetros de la correa: ancho, espesor, velocidad, perfil de tensión.
Carga y rendimiento: peso máximo por pie lineal o por segmento.
Factores ambientales: polvo, temperaturas extremas, humedad, agentes corrosivos.
Geometría de disposición: recta, inclinada, curva, transiciones.
Dimensione el diámetro del núcleo y el ancho de la cara para que coincidan con la dimensión de la correa y los requisitos de envoltura de contacto.
Elija un revestimiento o revestimiento adecuado (caucho, cerámica) si se trata de materiales arenosos o de alta fricción.
Confirme el par, la potencia y el margen de seguridad.
Los rodamientos y el sellado adecuados son fundamentales: del tipo sellado o engrasable, según sea necesario.
Equilibre el conjunto para reducir la vibración.
Conjuntos de canales: elija conjuntos de ángulos de 20°, 35° o 45° por carga.
Espaciado: adecuado para limitar el hundimiento de la correa, a menudo < 1/90 del tramo de la correa, o según CEMA.
Ruedas guía de impacto: colóquelas debajo de las zonas de alimentación con características de absorción de impactos.
Rodillos de retorno: espaciados para limitar el hundimiento de la catenaria.
Elija rodamientos sellados de por vida para un bajo mantenimiento.
Utilice ruedas guía autoalineantes cuando la correa se desvíe y sea un problema.
Realice análisis de carga y tensión para confirmar la capacidad radial.
Verifique las predicciones de vida útil del rodamiento/vida L10.
Verifique las tolerancias de alineación.
Asegúrese de que los soportes estructurales puedan soportar cargas y momentos.
Utilice diseños de poleas guía modulares o insertables para simplificar los intercambios.
Utilice sellos de larga duración y evite diseños que requieran una relubricación frecuente en entornos hostiles.
Mantener repuestos de piezas de alto desgaste (carcasas, cojinetes).
Monitoree la vibración, la temperatura y el ruido para obtener una alerta temprana.
P1: ¿Cuál es el espacio permitido entre los rodillos?
R1: El espaciado depende de la rigidez, la carga, la velocidad y el pandeo permitido de la correa. Como regla general, mantenga un espacio tal que el hundimiento sea < 1 pulgada entre los rodillos sucesivos bajo carga; normalmente entre 24″ y 48″ para transportador de carga estándar (pero consulte las tablas de CEMA).
P2: ¿Cómo puedo dimensionar correctamente una polea motriz?
A2: Comience con los requisitos de ancho, grosor y tensión de la correa. Luego defina el par, elija el diámetro del núcleo, el revestimiento si es necesario y asegúrese de que el diseño del rodamiento/eje pueda soportar cargas radiales y de flexión. Utilice márgenes de seguridad (por ejemplo, 1,5 × par esperado).
P3: ¿Cuándo debo elegir ruedas guía autoalineantes?
R3: Utilice ruedas guía autoalineantes cuando la desalineación de la correa sea común debido a cargas dinámicas, ligeros desplazamientos del bastidor o cargas desiguales. Permiten una pequeña corrección angular, reduciendo el desgaste de los bordes.
EnQMH, entendemos las necesidades de precisión, durabilidad y personalización de los sistemas transportadores de servicio pesado. Nuestra gama de componentes para transportadores está diseñada para cumplir con las especificaciones industriales más estrictas, desde poleas personalizadas hasta ruedas guía selladas de por vida diseñadas para entornos hostiles. Al evaluar proveedores y diseños, asóciese con QMH para garantizar:
Hojas de especificaciones detalladas y soporte de ingeniería
Diseños modulares y de fácil mantenimiento
Materiales de alta calidad, soldadura de precisión y pruebas rigurosas
Disponibilidad responsiva de suministro y repuestos
Le ayudaremos a diseñar o actualizar sus sistemas transportadores con confianza.Contáctenoshoy para solicitar una cotización, obtener un dibujo detallado o consultar sobre la selección de componentes.
