La nueva rueda guía de impacto fácil de desmontar QMH de QMH está diseñada para un reemplazo rápido y conveniente en cintas transportadoras. Como fabricante y proveedor confiable en China, reduce el tiempo y la mano de obra de mantenimiento al tiempo que garantiza un funcionamiento sin problemas del transportador.
Enviar consulta

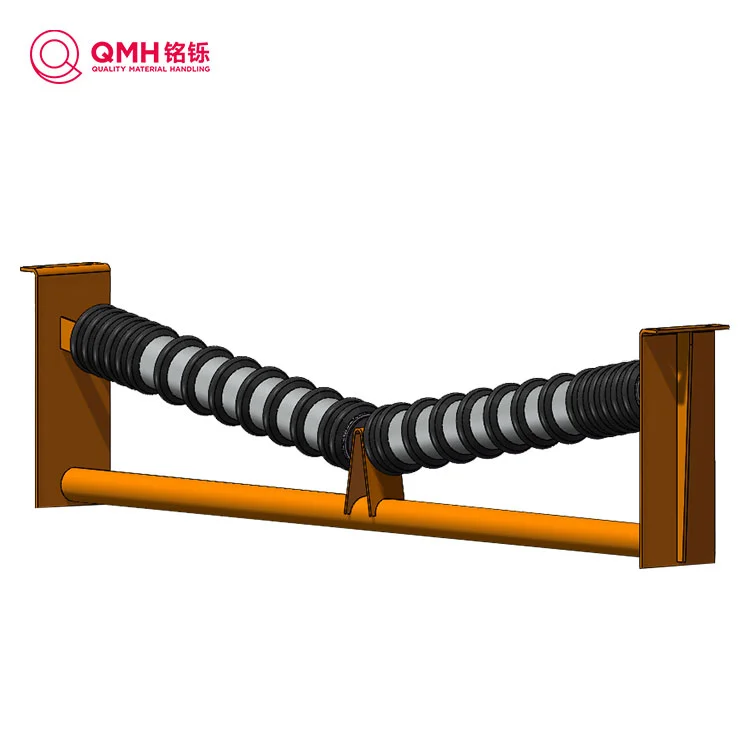

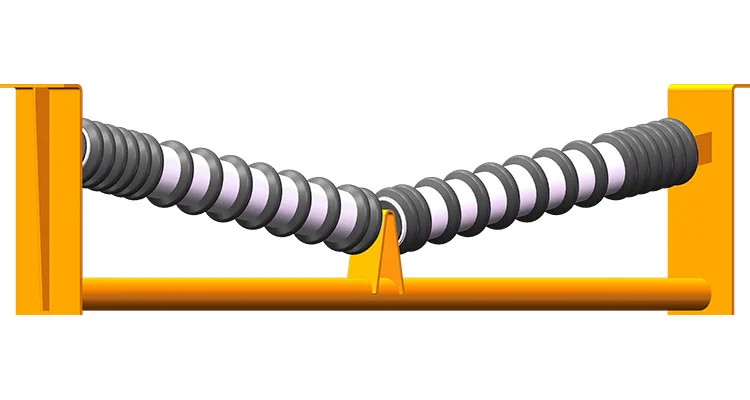

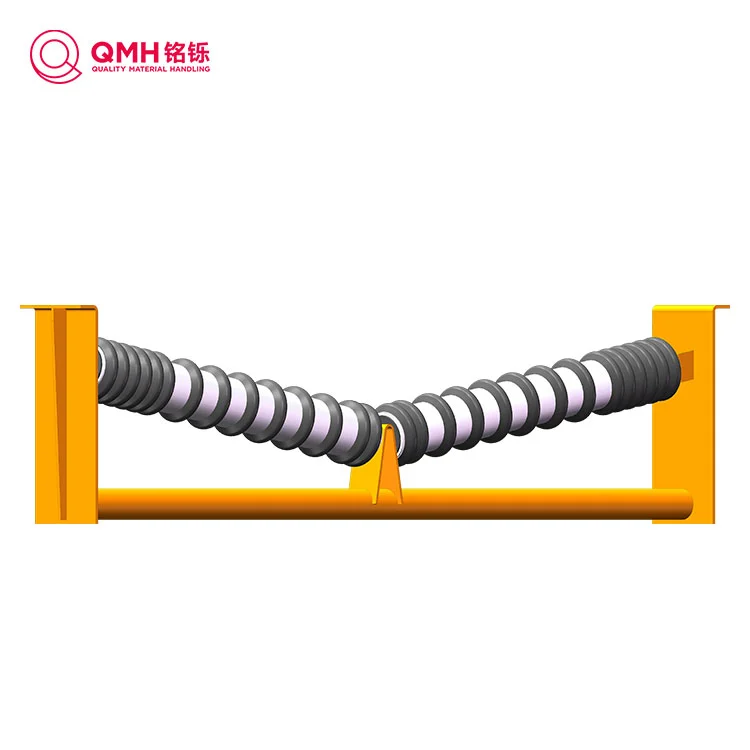

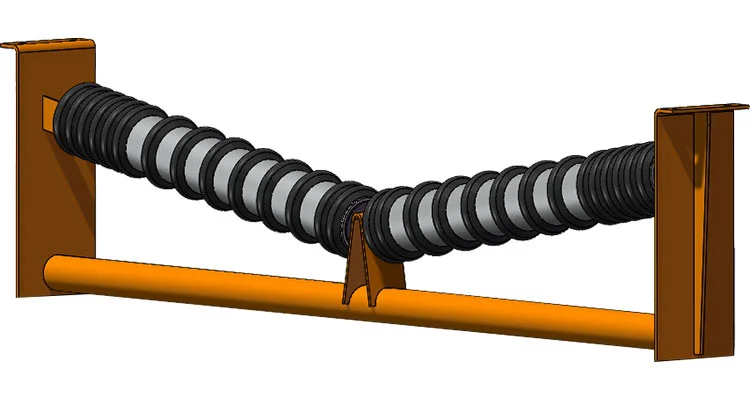

La nueva rueda guía de impacto fácil de desmontar de la fábrica QMH presenta una estructura amortiguadora tipo ranura con unidades guía laterales y medias. Su innovador diseño desmontable permite una rápida extracción e instalación sin desmontar el transportador, lo que mejora la eficiencia del mantenimiento y la seguridad operativa en la minería, el cemento, la metalurgia y otras industrias.
Incluye una estructura amortiguadora de soporte tipo ranura compuesta por al menos dos grupos de unidades de rodillos laterales. La generatriz del borde superior de la superficie loca de cada grupo de unidades locas laterales es una estructura inclinada con el lado exterior más alto y el lado interior más bajo. La unidad de rueda guía lateral incluye una rueda guía lateral de amortiguación, un soporte lateral y un soporte intermedio. El extremo tensor del tensor del lado del amortiguador está provisto de un bloque de transición en el extremo inferior para formar una unión articulada con la ranura del soporte central. El extremo loco en el extremo superior está provisto de una placa de transición que se puede fijar de manera desmontable al lado interior del soporte lateral.
Método de reemplazo rápido:Retire la estructura coincidente de la placa de transición y el soporte lateral, y el extremo de la rueda guía de un lado de la rueda guía del lado del amortiguador se separará del soporte lateral y podrá oscilar hacia abajo a lo largo del lado interior del soporte lateral, de modo que la generatriz del borde superior de la superficie de la rueda guía se separará gradualmente de la superficie inferior de la cinta transportadora para producir un espacio operativo, y luego levante el bloque de transición en el extremo inferior y separe la ranura para completar la extracción de la rueda guía del lado del amortiguador, y la operación de instalación se puede revertir. Para la unidad de rueda intermedia intermedia, al controlar la extracción de la almohadilla desmontable en el extremo inferior del soporte intermedio, la rueda guía intermedia y el soporte intermedio se bajan como un todo, de modo que la superficie de la rueda guía se separa de la superficie de la cinta transportadora y se completa el reemplazo rápido de la rueda guía intermedia.
Abandona los defectos del sistema de rueda guía rígido tradicional que es difícil de desmontar e ineficiente, y puede garantizar un reemplazo, desmontaje y mantenimiento rápidos y convenientes en línea, reducir la carga laboral del personal de mantenimiento y mejorar significativamente la eficiencia de mantenimiento y reemplazo de las ruedas guía.

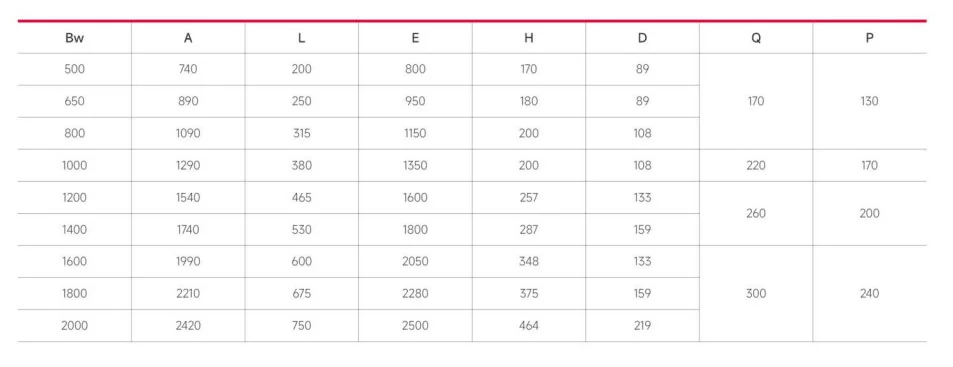

Los siguientes son algunos parámetros técnicos detallados comunes de los nuevos usuarios del búfer fáciles de eliminar:

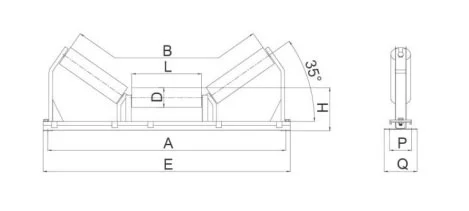

Diámetro:De acuerdo con los estándares nacionales chinos de la industria de transportadores, los tipos estándar comunes de diámetros de rueda guía para cintas transportadoras con un ancho de banda de 500 mm a 1400 mm son φ89 mm, φ108 mm, φ133 mm y φ159 mm. Con la aparición de cintas transportadoras de gran ancho de banda, el diámetro de las ruedas guía también ha tendido a aumentar. Por ejemplo, en transportadores en algunas minas o puertos grandes, se pueden usar rodillos de amortiguación de mayor diámetro, como φ219 mm.
Longitud:La longitud de los rodillos intermedios para transportadores con diferentes anchos de banda también es diferente. Los más comunes son: transportadores con un ancho de banda de 500 mm, la longitud de los rodillos intermedios es de aproximadamente 190 mm; transportadores con un ancho de banda de 650 mm y una longitud de aproximadamente 240 mm; transportadores con un ancho de banda de 800 mm y una longitud de aproximadamente 305 mm; transportadores con un ancho de banda de 1000 mm y una longitud de aproximadamente 375 mm; transportadores con un ancho de banda de 1200 mm y una longitud de aproximadamente 455 mm; transportadores con un ancho de banda de 1400 mm, la longitud es de aproximadamente 525 mm.
Coeficiente de arrastre:Generalmente se requiere que no sea superior a 0. 022, los excelentes rodillos de amortiguación nuevos y fáciles de quitar son fáciles de quitar. El coeficiente de fuerza puede ser ≤0. 018, que puede reducir efectivamente el consumo de energía del transportador.
Desviación radial:Generalmente se especifica que el descentramiento radial es ≤0. 7 mm, y los productos de mejor calidad se pueden controlar en ≤0. 5 mm para garantizar el buen funcionamiento de la rueda guía y reducir el desgaste de la cinta transportadora.
Resistencia rotacional:Generalmente se requiere que la resistencia a la rotación sea ≤1N, y los mejores productos pueden alcanzar ≤1. 9N. Una menor resistencia a la rotación ayuda a mejorar la eficiencia operativa del transportador.
Carga axial:La capacidad de carga axial debe alcanzar ≥20000N para garantizar que la rueda guía no se desplace axialmente ni se dañe cuando se somete al impacto del material y a la tensión de la correa transportadora.
Desplazamiento axial:El desplazamiento axial debe controlarse entre 0, 5-0. 7 mm y los productos de alta calidad pueden ser ≤0. 25-0. 3 mm para evitar que la rueda guía se mueva durante el funcionamiento y afecte el funcionamiento normal de la cinta transportadora.
1. Parámetros de adaptabilidad material y ambiental.
material loco:Se utilizan principalmente materiales poliméricos, que son livianos y tienen una gravedad específica de aproximadamente una séptima parte del acero. El peso de la rueda guía es aproximadamente la mitad que el de las ruedas guía normales, con una pequeña inercia rotacional y una pequeña fricción con la correa. Al mismo tiempo, tiene buena resistencia al desgaste, rendimiento autolubricante, rendimiento antiestático, resistencia a la corrosión y rendimiento retardante de llama, etc., y puede adaptarse al duro entorno de trabajo de la minería, el carbón, el cemento, la electricidad, la metalurgia, los materiales de construcción, la industria química y otras industrias.
Cojinete:Generalmente, se seleccionan rodamientos rígidos de bolas con doble sellado de gran espacio libre, lo que puede hacer que la rueda guía tenga un equilibrio estático y dinámico ideal. Su rango de temperatura de funcionamiento es amplio, normalmente -40 ℃ -90 ℃.
2. Parámetros de rendimiento del sellado
Método de sellado:La mayoría de ellos adoptan una estructura de sellado laberíntica, que puede prevenir eficazmente que las impurezas, el agua y el aire afecten a la rueda guía. La corrosión dentro de la rueda guía extiende la vida útil del rodamiento.
3. Parámetros relacionados con la función de cambio rápido
Espacio libre para desmontaje de la polea guía lateral:Para la unidad de rueda guía lateral con función de cambio rápido, después de desmontar la estructura coincidente de la placa de transición y el soporte lateral, el extremo de la rueda guía en un lado de la rueda guía del lado amortiguador se separa del soporte lateral y puede oscilar hacia abajo a lo largo del lado interior del soporte lateral, de modo que la generatriz del borde superior de la superficie de la rueda guía se separa gradualmente de la superficie inferior de la cinta transportadora. El espacio libre de funcionamiento generalmente se requiere para facilitar las operaciones de elevación y separación de ranuras del bloque de transición.
Altura de desmontaje de la polea intermedia:En la unidad intermedia intermedia, al controlar la extracción de la almohadilla removible en el extremo inferior del soporte intermedio, la guía intermedia intermedia y el soporte intermedio descienden como un todo, de modo que la superficie guía se separa de la superficie de la cinta transportadora. La altura de descenso generalmente requerida puede garantizar que la antigua rueda guía intermedia del amortiguador pueda separarse perfectamente de la ranura incrustada en el soporte intermedio de abajo hacia arriba para completar el reemplazo rápido.
