En los sistemas modernos de manipulación de materiales a granel, las cintas transportadoras son la columna vertebral de la eficiencia y mueven toneladas de materiales sin problemas entre industrias, desde la minería y los puertos hasta la construcción y la fabricación. Uno de los componentes más críticos, aunque a menudo pasado por alto, que garantiza este buen funcionamiento es elPolea curvada. Comprender cómo funciona una Bend Pulley, qué hace y por qué es vital puede ayudar a las empresas a mejorar la confiabilidad y la longevidad de sus sistemas transportadores.

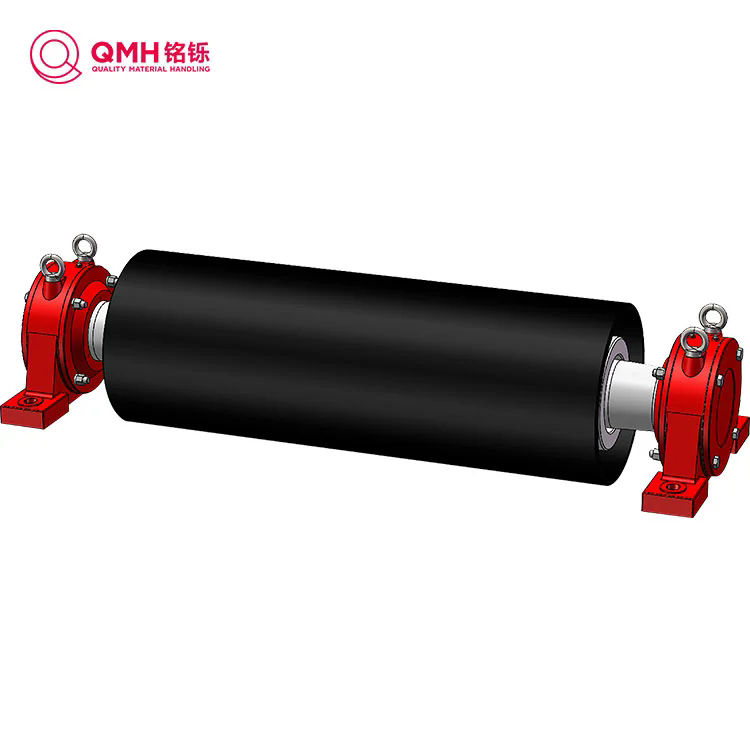

Una polea curva es un elemento clave en un sistema de cinta transportadora, diseñada para redirigir el movimiento de la correa o aumentar el área de contacto entre la correa y la polea motriz. Generalmente ubicada en el extremo de cola o de descarga del transportador, la polea de curvatura cambia la dirección de la correa (generalmente 90° o 180°) mientras mantiene la tensión requerida para evitar el deslizamiento de la correa.
Mecánicamente funciona mediante contacto por fricción. A medida que la correa se mueve, la polea curva la guía suavemente alrededor de una curva, lo que permite que el sistema funcione continuamente sin perder agarre ni alineación. Su capacidad para gestionar la tensión de la correa afecta directamente el rendimiento del sistema, la eficiencia energética y la vida útil de la correa.
En los sistemas transportadores de servicio pesado utilizados en minería, plantas de cemento, acerías y terminales portuarias, Bend Pulley ayuda a reducir el desgaste mecánico, absorber cargas de impacto y garantizar transiciones suaves en la trayectoria de la correa.
Redirige la cinta transportadora en un arco suave.
Mejora el contacto entre la correa y la polea motriz para evitar deslizamientos.
Ayuda a mantener la tensión y el seguimiento adecuados de la correa.
Soporta la correa tanto en condiciones cargadas como descargadas.
Reduce la vibración de la correa y el derrame de material.
La eficiencia de un sistema transportador depende en gran medida de la eficacia con la que se transmite la potencia y de la uniformidad con la que se distribuye la tensión de la correa. El diseño, los materiales y el tratamiento de la superficie de Bend Pulley desempeñan un papel importante para lograr este equilibrio.
Una polea curva de alta calidad debe soportar altas fuerzas de tensión y esfuerzos de rotación. Por lo tanto, se suelen utilizar materiales como acero al carbono, acero inoxidable o hierro fundido, según el entorno de aplicación. El espesor de la carcasa de la polea y el diámetro del eje se calculan cuidadosamente para soportar la carga requerida sin deflexión.
Para mejorar la durabilidad, las Bend Pulleys suelen contar con discos finales mecanizados con precisión y cojinetes de alta resistencia, lo que garantiza una vibración mínima y una concentricidad óptima.
Para mejorar la fricción y la resistencia al desgaste, la superficie de la polea se puede revestir con caucho, cerámica o poliuretano. El revestimiento de caucho proporciona flexibilidad y agarre, mientras que el revestimiento cerámico ofrece una resistencia superior a la abrasión y la humedad. La elección depende del entorno de trabajo: condiciones húmedas, polvorientas o de alta carga requieren soluciones de revestimiento más avanzadas.
El equilibrio adecuado garantiza una rotación estable y minimiza la vibración. Las poleas desalineadas o desequilibradas pueden provocar un desalineamiento de la correa, ruido excesivo y desgaste prematuro. Los fabricantes modernos utilizan técnicas de equilibrio dinámico para lograr un funcionamiento suave a altas velocidades.
| Parámetro | Rango de especificaciones |
|---|---|
| Diámetro de la polea | 200 milímetros – 1800 milímetros |
| Compatibilidad de ancho de banda | 400 milímetros – 2400 milímetros |
| Diámetro del eje | 50 mm – 350 mm |
| Espesor de la cáscara | 8mm – 30mm |
| Opciones de tratamiento de superficies | Revestimiento de caucho / Revestimiento cerámico / Acero liso |
| Material | Acero al carbono, acero inoxidable, hierro fundido |
| Grado de equilibrio | ISO G6.3 o mejor |
| Tipo de rodamiento | Rodamientos de rodillos esféricos de servicio pesado |
| Solicitud | Industrias de minería, cemento, energía, puertos y canteras |
Esta tabla ilustra cómo se puede adaptar una Bend Pulley para diversas necesidades operativas, desde transportadores livianos en líneas de empaque hasta sistemas de carga extrema en minería.
La polea curva adecuada puede mejorar significativamente el rendimiento del transportador, minimizar los costos de mantenimiento y extender la vida útil de la correa.
Una de las funciones más importantes de una polea curva es mantener la cinta transportadora correctamente alineada. Una mala alineación provoca daños en los bordes de la correa y derrames de material. Una polea diseñada con precisión garantiza una tensión constante de la correa y ayuda a mantener un seguimiento correcto en todo el sistema.
Al mantener la fricción adecuada y reducir el deslizamiento, Bend Pulley mejora la eficiencia de la transmisión de potencia, reduciendo la demanda de energía en el motor de accionamiento. Con el tiempo, esto se traduce en ahorros sustanciales en costos operativos.
Las poleas curvas de alta calidad están diseñadas para una larga vida útil. Los revestimientos anticorrosivos, las carcasas reforzadas y los cojinetes de precisión evitan fallas bajo cargas pesadas, lo que reduce el tiempo de inactividad y la frecuencia de mantenimiento.
Desde operaciones mineras subterráneas hasta instalaciones portuarias húmedas, Bend Pulleys se puede personalizar para resistir la corrosión, el polvo y las temperaturas extremas, garantizando un funcionamiento confiable en cualquier condición.
El control de tensión estable evita que la correa se deslice, lo que de otro modo podría provocar paradas del sistema o accidentes. Esto hace que Bend Pulley sea un componente vital para mantener la seguridad y el tiempo de actividad del transportador.
Elegir la polea curva adecuada implica algo más que el tamaño. Requiere una comprensión integral de las condiciones de trabajo, la capacidad de carga y los desafíos ambientales de su transportador.
Seleccione siempre un diámetro de polea que coincida con los requisitos de ancho y tensión de la correa. Las poleas de tamaño insuficiente pueden provocar una flexión excesiva de la correa y un desgaste prematuro.
Para ambientes húmedos o abrasivos, se recomienda el revestimiento cerámico o de caucho vulcanizado en caliente. Para aplicaciones en interiores o materiales limpios, puede ser suficiente un revestimiento de acero simple o de caucho liso.
Asegúrese de que el eje de la polea esté diseñado para soportar cargas radiales y axiales. Los rodamientos deben ser de calidad industrial y estar sellados contra el polvo y la humedad.
Elija un fabricante que proporcione equilibrio dinámico de acuerdo con los estándares ISO para evitar vibraciones y ruido durante el funcionamiento a alta velocidad.
Las poleas curvas de alta calidad deben cumplir con estándares internacionales como CEMA, DIN e ISO, garantizando seguridad y durabilidad.
P1: ¿Con qué frecuencia se debe inspeccionar o reemplazar una polea curva?
Se debe inspeccionar visualmente una polea curvada cada 1000 horas de funcionamiento para detectar signos de desgaste, desalineación o desprendimiento del revestimiento. En condiciones de uso intensivo, es posible que sea necesario reemplazarlo cada 3 a 5 años, según el entorno y la carga. El mantenimiento preventivo ayuda a detectar tempranamente el desgaste de los rodamientos y evitar costosas paradas del sistema.
P2: ¿Cuál es la diferencia entre una polea curva y una polea trasera?
Si bien ambas están ubicadas cerca del extremo final de un sistema transportador, la polea trasera sirve como polea donde la correa comienza su viaje de regreso y, a menudo, está conectada al mecanismo de recogida. La polea curva, por otro lado, se utiliza para cambiar la dirección de la correa o aumentar el ángulo de envoltura alrededor de la polea motriz, mejorando la tracción y el equilibrio de tensión.
Una polea curva puede parecer un simple tambor giratorio, pero su influencia en el rendimiento del transportador es inmensa. Desde mantener el seguimiento y la tensión adecuados de la correa hasta minimizar la pérdida de energía y el desgaste, desempeña un papel central para garantizar la confiabilidad operativa. Elegir una polea curva de alta calidad construida con ingeniería de precisión, revestimiento avanzado y materiales superiores es una inversión en la estabilidad a largo plazo de su sistema.
